隨著電子產品向小型化、高集成發展，傳統“PCB + FPC”方案靠連接器或線纜實現互連，但這些連接點是潛在故障源，易因振動、沖擊或接觸不良致短路、脫落等問題。而軟硬結合板通過一體化設計取消了這些中間連接，實現無縫連接，顯著增強產品抗震性與整體可靠性。
此外軟硬結合板集成化設計省去了連接器、線束等額外部件，有助于實現設備的輕量化。
軟硬結合板同時具備剛性線路板的高硬度支撐特性和柔性線路板的可彎曲特性，那么軟硬結合板的線路是怎樣形成的呢？
軟硬結合板的蝕刻是形成精密線路的核心工藝，首先需要完成內層材料的預處理：將剛性部分的覆銅板和柔性部分的覆銅箔分別在銅箔表面壓覆貼覆干膜，形成具備感光特性的抗蝕層。
之后進入曝光環節，通過預先制作好的線路底片，將精密線路的圖形轉移到感光抗蝕層上，經過紫外線照射，被曝光區域的抗蝕材料會發生聚合反應，形成穩定的可耐酸性蝕刻的固化保護膜，未曝光區域則會在后續顯影步驟中被藥液去除，露出待蝕刻的銅面。

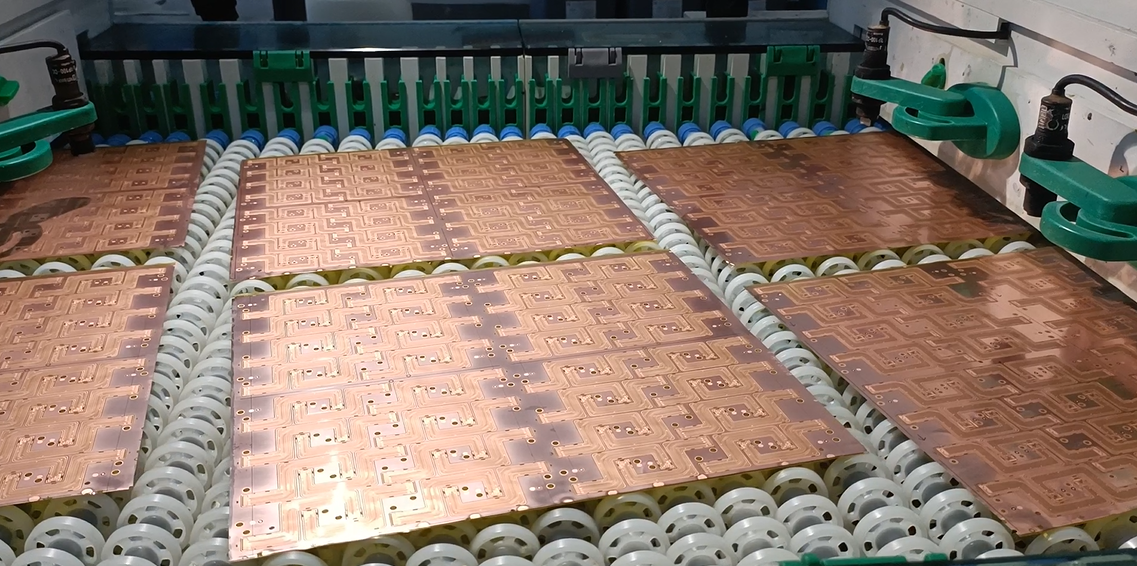

顯影完成后就進入蝕刻工序，通過酸性或者堿性蝕刻藥液，以酸性蝕刻藥液為例，銅箔在氯化銅溶液中，銅箔（Cu）作為還原劑，與氯化銅（CuCl?）溶液中的銅離子（Cu2?）發生氧化還原反應。銅原子被氧化為一價銅離子（Cu?）。反應式為：Cu + CuCl?→2CuCl
而使用酸性蝕刻藥液，銅箔（Cu）會作為還原劑，被溶液中的銅離子（Cu2?）氧化，生成亞銅離子（Cu?）的絡合物2611。反應式：Cu + [Cu(NH?)?]2?→ 2[Cu(NH?)?]?
無論是酸性還是堿性體系，其核心目的都是通過化學反應，選擇性地將未被抗蝕層（如感光膠、干膜）保護的銅箔溶解掉，從而在基板上[敏感詞]地形成所需的電路圖形。
之后使用專門的退膜液將覆蓋在線路上的抗蝕劑剝離掉，露出光亮、完整的銅質電路；再經過AOI檢測和IQC全檢后，就可以進行棕化處理增加銅面粗糙度，提升與片材的結合力，再將剛性層、柔性層依次疊壓完成一體化壓合終得到符合設計要求的高精密軟硬結合板線路。
